Aufrufe: 222 Autor: Wode Valve Veröffentlichungszeit: 17.04.2026 Herkunft: Website
Gaskugelhähne sind das Herzstück sicherer Gasverteilungssysteme, doch in realen Projekten werden sie oft als Massenartikel und nicht als kritische technische Komponenten behandelt. Basierend auf meiner Erfahrung bei der Unterstützung von EPC-Teams und internationalen Ventilkäufern erläutert dieser Leitfaden die Auswahl, Spezifikation und Wartung von Gas Kugelhähne , sodass sie über einen Zeitraum von 15 bis 20 Jahren in anspruchsvollen Industrieumgebungen zuverlässig funktionieren. [Ventilmann ]
Gaskugelhähne sind Absperrventile mit Vierteldrehung, die für brennbare Gase wie Erdgas, Flüssiggas und Industriegas in Industrie-, Gewerbe- und Gebäudesystemen entwickelt wurden. Im Gegensatz zu generischen Kugelhähnen werden Gaskugelhähne in der Regel nach bestimmten Gassicherheitsstandards getestet und zertifiziert, was sich direkt auf das Leckagerisiko, den Brandschutz und die Einhaltung örtlicher Vorschriften auswirkt. [Pfannenventil ]
Aus der Sicht eines Eigentümers geht es beim „richtigen“ Gaskugelhahn nicht nur darum, die Werkstests am ersten Tag zu bestehen; Es geht darum, zu bleiben . auch nach Tausenden von Zyklen, Druckschwankungen und jahrelangem Einsatz im Feld dicht, betriebsbereit und rückverfolgbar Eine schlechte Dimensionierung, falsche Materialien oder eine Sparzertifizierung können leicht zu ungeplanten Stillständen, Bußgeldern oder Zwischenfällen führen, die weitaus teurer sind als der geringe anfängliche Kostenunterschied des Ventils. [Valvulafevisa ]
Gaskugelhähne werden überall dort eingesetzt, wo brennbare Gase zuverlässig isoliert, gedrosselt oder geschaltet werden müssen. In der Praxis treten sie in der gesamten Gaswertschöpfungskette sowie in vielen Versorgungs- und Prozessanlagen auf. [Geminivalve ]
Zu den wichtigsten Anwendungsbereichen gehören: [Ventilmann ]
- Transport- und Verteilungsleitungen für Erdgas und Industriegas
- Industriebrenner, Kessel und Öfen in Kraftwerken und Fabriken
- Chemische und petrochemische Prozessanlagen zur Handhabung von Gasen und Gas-/Dampfgemischen
- Kraft-Wärme-Kopplungsanlagen (KWK) und Kraft-Wärme-Kopplungsanlagen
- Bau von Gasverteilern, HVAC-Kesseln und großen Großküchen
In diesen Systemen sorgen Gaskugelhähne für eine schnelle, sichtbare Absperrung bei geringem Druckverlust, was für die Notfallabschaltung, sichere Wartung und effiziente Energienutzung unerlässlich ist. Bei richtiger Spezifikation können sie mit Steuerungssystemen, Sicherheitsverriegelungen und vor- und nachgeschalteten Schutzgeräten koordiniert werden, um einen mehrschichtigen Sicherheitsansatz zu schaffen. [Valvulafevisa ]
Wenn Kunden fragen, warum wir in vielen Gasanwendungen immer noch Kugelhähne gegenüber Alternativen bevorzugen, sind die Gründe bei allen Projekten konsistent. [Geminivalve ]
1. Hervorragende Abschaltleistung
Die Vierteldrehkugel und die weichen Sitze (häufig PTFE oder verstärktes PTFE) sorgen für eine sehr dichte Absperrung, die unter Standardtestbedingungen typischerweise blasendicht ist. Dies minimiert diffuse Emissionen und sorgt für klare Isolationsgrenzen, wenn Bediener einen Rohrabschnitt sperren. [Pfannenventil ]
2. Schnelle und einfache Bedienung
Gaskugelhähne bewegen sich durch eine 90-Grad-Drehung des Griffs oder des Stellantriebs von vollständig geöffnet zu vollständig geschlossen. Diese schnelle Reaktion ist besonders wertvoll bei Notabschaltungen von Gasen, Fernbetätigungen und häufigen Betriebsumschaltungen. [Ventilmann ]
3. Kompaktes, vielseitiges Design
Im Vergleich zu vielen Schiebern oder Durchgangsventilen bieten Kugelhähne bei gleicher Druckklasse eine kompakte Bauform und ein relativ geringes Gewicht. Dies vereinfacht die Installation in engen Skids, Dachverteilern und Geräteräumen, in denen es auf jeden Millimeter Platz ankommt. [Geminivalve ]
4. Haltbarkeit und geringer Wartungsaufwand
Mit einer einfachen Innengeometrie und wenigen beweglichen Teilen können Gaskugelhähne jahrelang mit geringem Wartungsaufwand betrieben werden, insbesondere wenn die Materialauswahl auf die Gaszusammensetzung und die Umgebungsbedingungen abgestimmt ist. Richtig ausgewählte Sitze und Dichtungen halten das Drehmoment und die Dichtleistung über viele Temperatur- und Druckzyklen hinweg aufrecht. [psi-team ]
Nachfolgend finden Sie einen strukturierten Entscheidungspfad, den ich EPC-Teams häufig empfehle, wenn sie die Spezifikationen von Gaskugelhähnen bewerten. [Pfannenventil ]
Beginnen Sie damit, das Servicemedium und potenzielle Verunreinigungen zu verstehen. Folgende Fragen sind zu beantworten: [Valvulafevisa ]
- Ist das Gas trocken, nass, sauer oder mit Wasserstoff oder chemischen Dämpfen vermischt?
- Gibt es Partikel oder Kondensate, die Sitze erodieren oder Metalle korrodieren könnten?
- Wie hoch sind die Umgebungs- und Leitungstemperaturen?
Beispielsweise werden in Sauergasleitungen häufig PTFE-Sitze bevorzugt, da sie chemisch inert sind und dem korrosiven Angriff widerstehen, der Ventile mit Metallsitz beschädigen kann. Für Außen- und Offshore-Umgebungen wirken sich korrosionsbeständige Gehäusematerialien und Beschichtungen (Edelstähle, hochwertiger Kohlenstoffstahl mit robusten Beschichtungssystemen) erheblich auf die Lebenszykluskosten aus. [Ventilmann ]
Jeder Gaskugelhahn muss für den maximalen Druck- und Temperaturbereich des Systems ausgelegt sein, einschließlich Störungsbedingungen. Zu den relevanten Punkten gehören: [Pfannenventil ]
- Maximal zulässiger Arbeitsdruck (MAWP) in bar oder psi
- Druck-Temperatur-Kurven basierend auf Standards wie ASME B16.34 oder GB/T 12224 für Metallventile [Pfannenventil ]
- Erwartete Transienten (Wasserschlag, Überspannung, Notabschaltungen)
Die Auswahl eines Ventils genau an der Grenze der erwarteten Bedingungen lässt keinen Spielraum für Abweichungen in der Praxis. Bei kritischen Gasanwendungen wählen Ingenieure typischerweise Ventile mit einer konservativen Sicherheitsmarge und dokumentierten Testberichten aus, insbesondere im Rahmen von API- und ASME-Rahmenwerken. [einroventil ]
„Gleiche Rohrgröße“ ist einer der häufigsten Fehler bei der Ventilauswahl. Stattdessen sollte bei der Größenbestimmung Folgendes berücksichtigt werden: [Valvulafevisa ]
- Erforderliche Durchflussrate und akzeptabler Druckabfall
- Cv oder Kv der Ventilkonstruktion
- Ob das Ventil größtenteils vollständig geöffnet/geschlossen arbeitet oder auch zur Drosselung verwendet wird
Ein übergroßes Ventil kann bei kleinen Öffnungen schwierig zu steuern sein, während ein zu kleines Ventil zu übermäßigem Druckverlust, Geräuschen oder sogar Vibrationen führen kann. Ingenieure sollten die Durchflussdaten des Herstellers verwenden und bei Hochdruckgas auf Geräusche und mögliche Vibrationsgrenzwerte prüfen. [Ventilmann ]

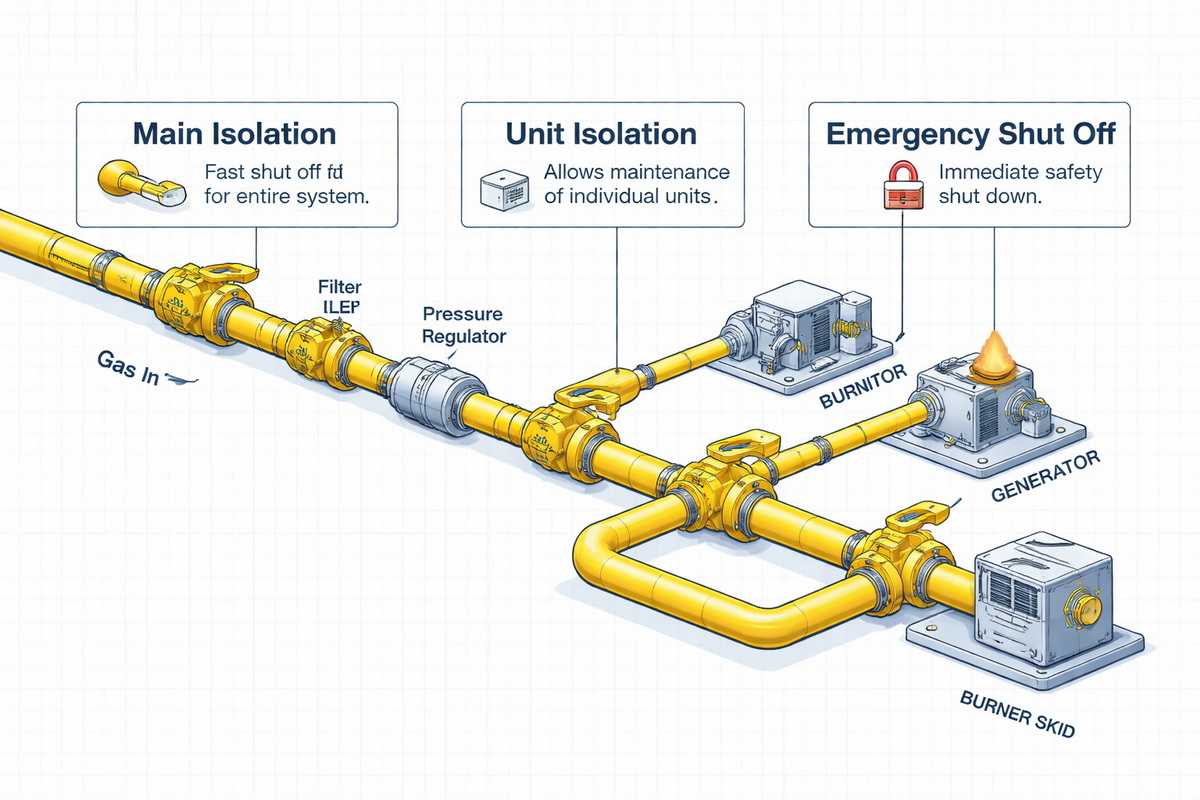

Perfekt konstruierte, aber schlecht installierte Gaskugelhähne versagen in der Praxis immer noch. Zur guten Ingenieurspraxis gehören: [psi-team ]
- Bereitstellung gerader Leitungen stromaufwärts und stromabwärts, sofern dies durch Instrumentierung oder Durchflussgeräte erforderlich ist
- Stellen Sie sicher, dass genügend Spielraum vorhanden ist, damit sich der Hebel oder Aktuator vollständig drehen kann
- Positionierungsventile für sicheren menschlichen Zugang, Verriegelung und Kennzeichnung
- Erwägen Sie einen zukünftigen Austausch, ohne große Rohrabschnitte abzuschneiden
In Trinkwasser- und einigen Nutzgasanwendungen müssen Ventile möglicherweise auch NSF/ANSI 61 oder ähnliche Hygienestandards einhalten, was bei der Material- und Beschichtungsauswahl berücksichtigt werden muss. [psi-team ]
Bei globalen Projekten ist die Lieferantenauswahl ebenso entscheidend wie das Ventildatenblatt. Zu den wichtigsten Prüfungen gehören: [wodevalve ]
- Einhaltung von API 6D, API 608, API 607 brandsicher, ISO 17292 und regionalen Standards wie GB/T 12237 für Industriekugelhähne [einroventil ]
- Bewährtes ISO 9001-Qualitätsmanagementsystem, dokumentierte Tests und Materialrückverfolgbarkeit [Pfannenventil ]
- Erfahrung mit Wasseraufbereitung, kommunalen Gasnetzen und Industrieversorgungsunternehmen ähnlich Ihrem Projektumfang [wodevalve ]
Tianjin Wode Valve Co., Ltd beispielsweise hat sein Geschäft rund um Wasseraufbereitung und kommunale Pipeline-Anwendungen aufgebaut und liefert OEM- und Private-Label-Ventile an globale Händler und EPC-Auftragnehmer. Diese Art der Fokussierung führt zu einer besseren langfristigen Anpassung an Projekte in diesen Sektoren. [wodevalve ]
Compliance ist nicht nur ein Kontrollkästchen für Audits; Es definiert, wie sich das Ventil unter Feuer, Druck und Betriebsbeanspruchung verhält. In der Spezifikationsphase sollten Ingenieure die Ventilanforderungen an übergreifende Pipeline- und Anlagenvorschriften anpassen. [einroventil ]

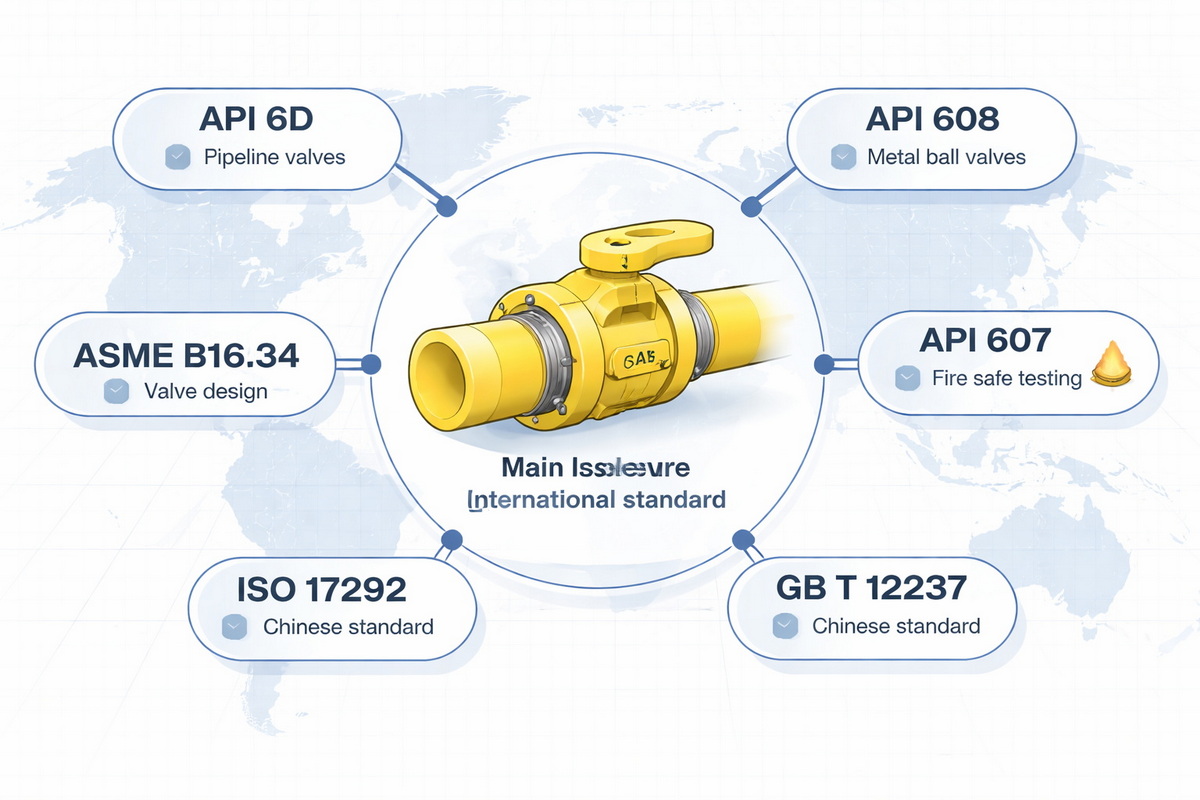

Zu den häufig genannten Normen für Industriekugelhähne gehören: [einroventil ]
| Standard-/ Codeumfang in | von Gaskugelhähnen | typischen Anwendungsfällen |
|---|---|---|
| API 6D | Rohrleitungsventile – Konstruktion, Prüfung, Dokumentation | Transportleitungen, Hauptleitungen (Pansvalve) |
| API 608 | Kugelhähne aus Metall – mit Flansch, Gewinde, geschweißten Enden | Allgemeines Industriegas, Versorgungsanlagen (Pansvalve) |
| API 607 | Brandschutzprüfung für Weichsitzventile | Gefahrgassysteme, Raffinerien (Pansvalve) |
| ASME B16.34 | Design, Materialien, Wandstärke, Druck-Temperatur-Grenzwerte | Hochdruck-Industriegasversorgung (Pansvalve) |
| ISO 17292 | Kugelhähne aus Metall für den allgemeinen industriellen Einsatz | Globale Projekte mit grenzüberschreitender Beschaffung (pansvalve) |
| GB/T 12237 | Allgemeine Normen für Industriekugelhähne | In China ansässige Werke und Exportventile (Pansvalve) |
Durch die Überprüfung, ob der Ventilhersteller Prüfzertifikate und Konstruktionsdateien bereitstellen kann, die diesen Standards entsprechen, wird das Projektrisiko erheblich verringert. Es vereinfacht auch die Genehmigung von Kunden, insbesondere für Projekte, die von internationalen Kreditgebern und Versicherern finanziert werden, die auf anerkannten Kodizes bestehen. [einroventil ]
Aus der Sicht eines Herstellers, der sich auf Wasseraufbereitung und kommunale Netzwerke konzentriert, sind Gaskugelhähne häufig Teil eines umfassenderen Ökosystems zur Flüssigkeitssteuerung und keine isolierten Komponenten. Beispielsweise kann eine kommunale Wasseraufbereitungsanlage Gaskugelhähne für das Biogasmanagement bei der Schlammfaulung, Brenngas für Generatoren oder Ozon-/Sauerstoffsysteme in fortgeschrittenen Aufbereitungsstufen verwenden. [wodevalve ]
In diesen Mixed-Media-Umgebungen betonen wir regelmäßig: [wodevalve ]
- Kompatibilität sowohl mit Gas- als auch mit angrenzenden Wasser-/Chemiesystemen
- Korrosionsbeständige Materialien und Beschichtungen, die für kommunale Außenanlagen geeignet sind
- Integration mit SCADA und Fernüberwachung für unbemannte Pumpstationen
Hersteller wie WODE Valve bauen Produktlinien, die für die Wasseraufbereitung und kommunale Pipeline-Anwendungen optimiert sind, was den EPC-Teams dabei hilft, ein konsistentes, kompatibles Ventilportfolio für die Bereiche Gas, Wasser und Versorgungsdienste in einem Projekt aufrechtzuerhalten. [wodevalve ]
Wenn wir EPC-Ingenieure bei FEED oder detailliertem Design unterstützen, gehen wir in der Regel eine strukturierte Checkliste durch, die Design, Compliance und Betrieb abdeckt. [Valvulafevisa ]
Schritt-für-Schritt-Auswahl-Workflow:
1. Servicedaten definieren: Gasart, Druckbereich, Temperatur, Lebensdauer und Betriebsarten. [Ventilmann ]
2. Wählen Sie Karosserie-, Verkleidungs- und Sitzmaterialien im Hinblick auf Korrosionsbeständigkeit und chemische Verträglichkeit. [Ventilmann ]
3. Wählen Sie die Druckklasse und den Verbindungstyp (Flansch, Gewinde, geschweißt) entsprechend den Rohrleitungsvorschriften und der Wartungsphilosophie. [Pfannenventil ]
4. Bemessen Sie das Ventil anhand der Durchflusskoeffizienten und des akzeptablen Druckabfalls. Gegebenenfalls anhand der Lärm-/Vibrationskriterien bestätigen. [Valvulafevisa ]
5. Legen Sie Standards und Tests fest: API/ASME/ISO, Brandschutzanforderungen, Tests für diffuse Emissionen und Werksabnahmetests. [einroventil ]
6. Entscheiden Sie sich für die Betätigungsmethode: manuell, Getriebe, pneumatisch, elektrisch oder hydraulisch, abgestimmt auf sicherheitstechnische Funktionen. [Geminivalve ]
7. Bestätigen Sie die Dokumentation: Materialzertifikate, Testberichte, Beschichtungssysteme und Installations-/Wartungshandbücher. [wodevalve ]
Die Dokumentation dieser Entscheidungen in einem übersichtlichen Datenblatt beschleunigt nicht nur die Beschaffung, sondern vereinfacht auch zukünftige Ersatzlieferungen und Audits. [Pfannenventil ]

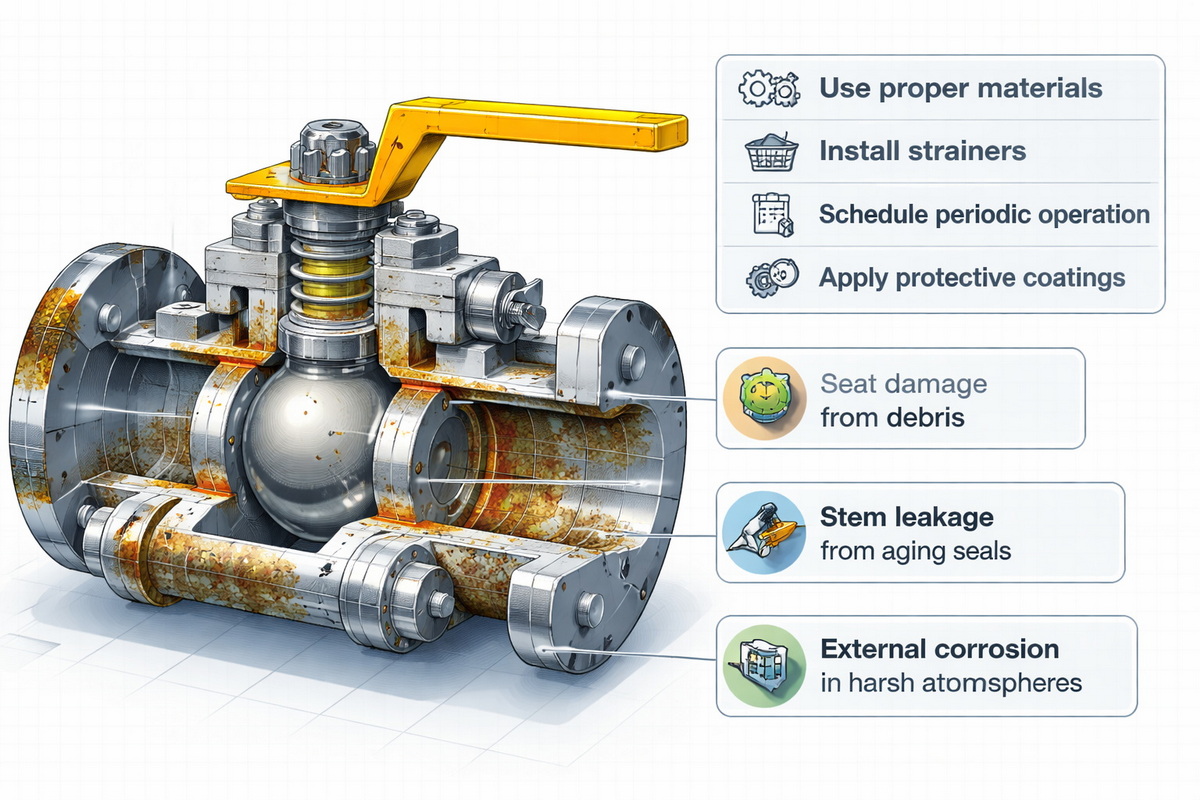

Das Feedback von Betreibern aus der Praxis zeigt, dass die meisten Probleme mit Gaskugelhähnen vermeidbar sind. Zu den typischen Fehlermodi gehören: [Valvulafevisa ]
- Sitzschäden und Leckagen durch Schmutz oder inkompatible Medien
- Leckage an der Spindel aufgrund alter Dichtungen, Temperaturschwankungen oder unzureichender Packungseinstellung
- Zu hohes Betriebsdrehmoment aufgrund von Korrosion, mangelnder Schmierung oder seltenem Betrieb
- Äußere Korrosion von Karosserie und Schrauben in Küsten- oder Industrieatmosphäre
Strategien zur Schadensbegrenzung sind unkompliziert, werden aber oft übersehen: Installieren Sie ggf. Filter, spezifizieren Sie korrosionsbeständige Materialien und Beschichtungen, legen Sie im Wartungsplan regelmäßige Betriebs- und Testintervalle fest und verwenden Sie Schutzgehäuse oder -abdeckungen in aggressiven Umgebungen. Regelmäßige Inspektionen in Kombination mit Daten aus Druck- und Lecktests helfen dabei, Trends zu erkennen, bevor sie zu Ausfällen führen. [psi-team ]
Von der Inbetriebnahme bis zum Spätbetrieb verlängert ein disziplinierter, aber schlanker Wartungsansatz die Lebensdauer des Gaskugelhahns, ohne das O&M-Team zu überlasten. [psi-team ]
Zu den empfohlenen Vorgehensweisen gehören: [psi-team ]
- Sichtprüfungen bei Routinerundgängen zur Prüfung auf Korrosion, Beschädigung und ungehinderten Zugang
- Regelmäßige Funktionstests (Öffnen/Schließen), um abnormales Drehmoment oder Festsitzen zu erkennen
- Überprüfung der Antriebsleistung und Endschalter in automatisierten Ventilen
- Lokale Dichtheitsprüfungen mit geeigneten Erkennungsmethoden, insbesondere im Bereich von Stielen und Körperverbindungen
- Führen Sie genaue Aufzeichnungen über Probleme, Reparaturen und Austauschvorgänge für jedes gekennzeichnete Ventil
Für Trinkwasser- und Gas/Wasser-Mischversorger sind zusätzliche Prüfungen der Beschichtungsintegrität und der Dichtungsmaterialien ratsam, um Verunreinigungen vorzubeugen und die langfristige Einhaltung gesetzlicher Vorschriften sicherzustellen. [psi-team ]
Die Wahl eines Ventilpartners mit Fachkenntnissen in der Wasseraufbereitung und kommunalen Pipeline-Anwendungen kann das Gesamtrisiko des Projekts erheblich reduzieren. Hersteller wie Tianjin Wode Valve Co., Ltd bieten: [wodevalve ]
- Anwendungsspezifische technische Unterstützung für die Integration von Gaskugelhähnen in Wasseraufbereitungs- und kommunale Versorgungssysteme
- OEM- und Private-Label-Lösungen, die auf die Erwartungen globaler Händler und Marken abgestimmt sind
- Konsistente Qualitätsrahmen und Exporterfahrung, die Logistik und Dokumentation für grenzüberschreitende Projekte vereinfachen
Durch die frühzeitige Einbindung eines solchen Partners in die Konstruktion können EPC-Auftragnehmer und -Händler die Ventilspezifikationen optimieren, Über- oder Unterentwicklung vermeiden und sicherstellen, dass Gaskugelhähne nahtlos mit anderen Ventiltypen im selben Netzwerk zusammenpassen. [wodevalve ]
Wenn Sie eine neue Wasseraufbereitungsanlage, eine kommunale Pipeline oder die Modernisierung eines Industrieversorgungsunternehmens planen, kann sich eine frühzeitige Überprüfung der Gaskugelhahnstrategie über Jahrzehnte hinweg auszahlen. Unser Ingenieurteam bei Tianjin Wode Valve Co., Ltd arbeitet mit globalen Vertriebshändlern, EPC-Auftragnehmern und internationalen Ventilmarken zusammen, um Gaskugelhähne zu spezifizieren, herzustellen und zu liefern, die den Projektstandards, Budgets und langfristigen Wartungsphilosophien entsprechen. [Pfannenventil ]
Kontaktieren Sie uns mit Ihren Prozessdatenblättern und Standardanforderungen, und wir helfen Ihnen beim Aufbau eines praktischen Spezifikationspakets für Gaskugelhähne, das vom ersten Tag an Sicherheit, Leistung und Gesamtbetriebskosten in Einklang bringt. [Pfannenventil ]
Gaskugelhähne werden speziell für den Betrieb mit brennbaren Gasen entwickelt und getestet und sind häufig nach Standards wie CSA, API oder regionalen Gasvorschriften zertifiziert, während Standardkugelhähne möglicherweise nur allgemeine Industrie- oder Wasserversorgungsanforderungen erfüllen. Sie umfassen typischerweise strengere Leckagekriterien, Materialkontrollen und manchmal feuersichere Designs für die Sicherheit bei Gasanwendungen. [Ventilmann ]
Oftmals ja, aber nur, wenn die Materialien, Dichtungen und Druckstufen sowohl für die Medien als auch für die Betriebsbereiche geeignet sind. Bestätigen Sie immer die Kompatibilität mit dem Hersteller und stellen Sie sicher, dass Zertifizierungen und Druck-Temperatur-Bewertungen das gesamte Spektrum beider Dienste abdecken. [Valvulafevisa ]
Die Inspektionsintervalle hängen von der Risikostufe, dem Arbeitszyklus und den gesetzlichen Anforderungen ab, aber viele Anlagen umfassen Sichtprüfungen und Funktionstests in ihre regelmäßigen vorbeugenden Wartungsroutinen (z. B. vierteljährlich oder halbjährlich für kritische Ventile). Hochkritische Ventile im Einsatz mit gefährlichen Gasen erfordern möglicherweise häufigere Tests und dokumentierte Wiederholungsprüfungen als Teil sicherheitstechnischer Funktionen. [psi-team ]
Bei grenzüberschreitenden Projekten werden üblicherweise API 6D oder API 608 in Kombination mit ASME B16.34 und ISO 17292 für Industriegas-Kugelhähne verwendet. Bei der Beschaffung aus oder der Installation in China können auch lokale Standards wie GB/T 12237 gelten, und regionale Gasvorschriften sollten immer überprüft werden. [einroventil ]
Eine frühzeitige Einbindung ermöglicht es Herstellern, Servicebedingungen, Standards und Layoutbeschränkungen zu überprüfen und Ingenieuren dabei zu helfen, Überdimensionierungen, Materialkonflikte oder fehlende Zertifizierungen zu vermeiden. Dies reduziert Änderungsaufträge, Verzögerungen und langfristige Wartungsprobleme und gewährleistet gleichzeitig eine kohärente Ventilstrategie für Gas, Wasser und andere Versorgungsunternehmen. [wodevalve ]
